Фундамент линий электропередач Ф 6А (Д7)

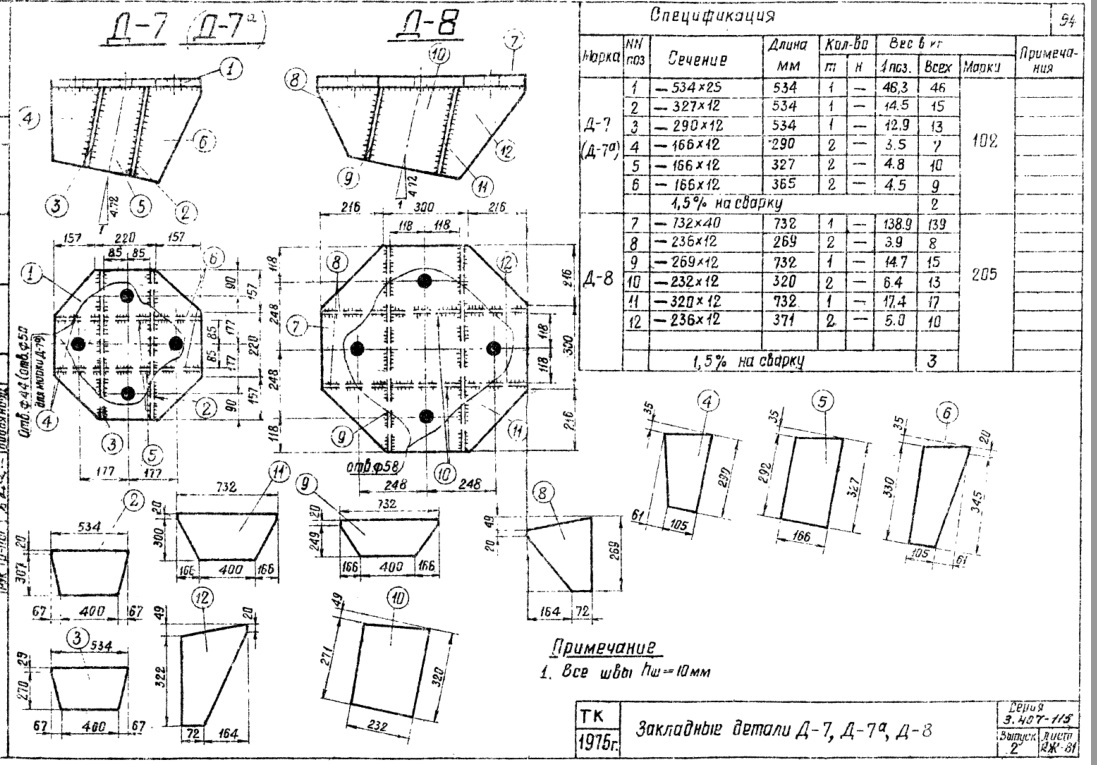

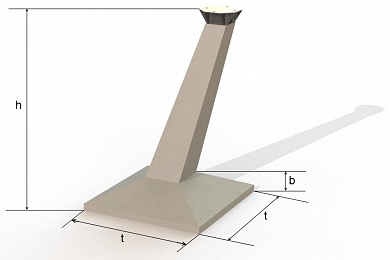

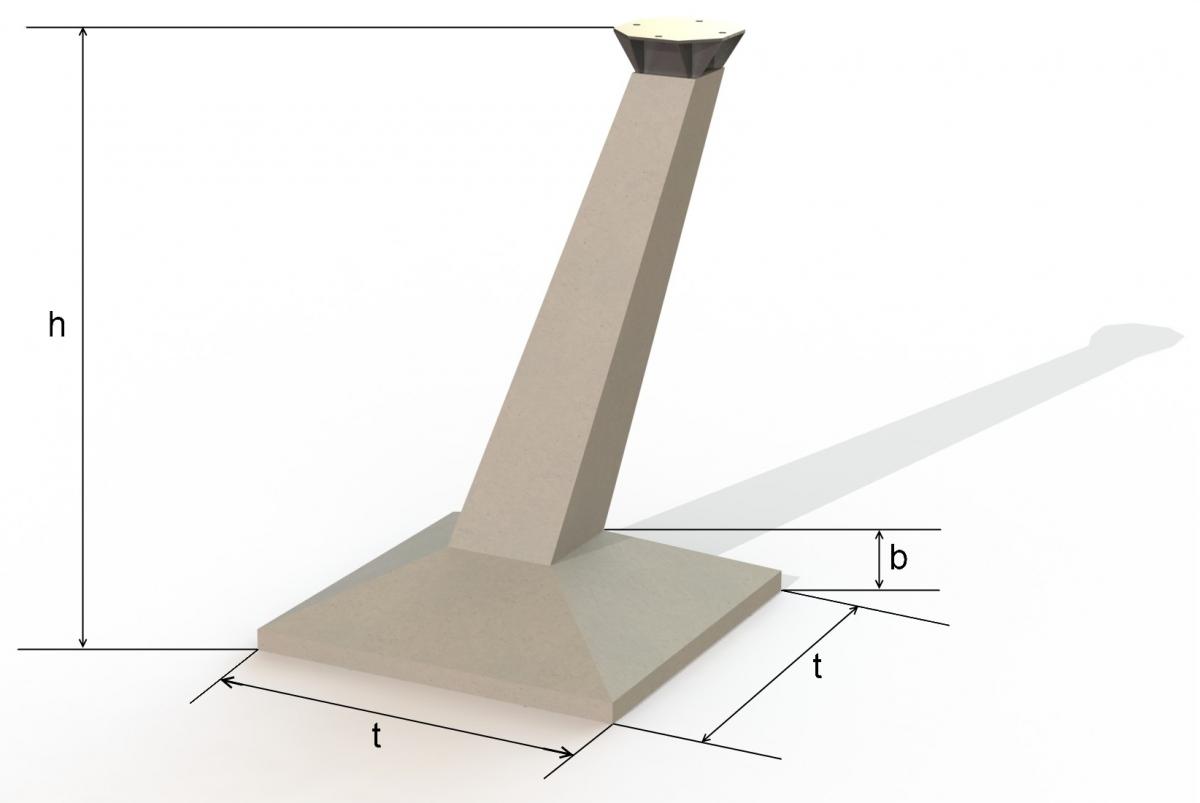

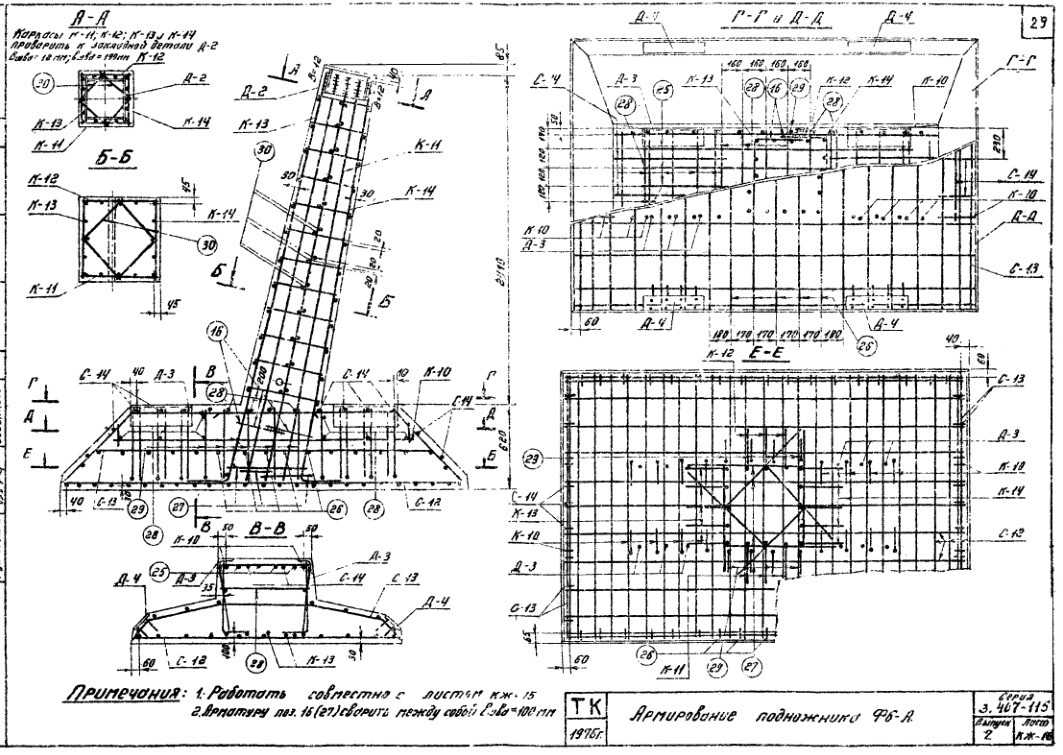

Для установки в грунт любой металлической опоры ЛЭП используются специальные конструкции – фундаменты. Существует достаточно много проектов и разновидностей данных конструкций и каждая из разновидностей проектировалась для эксплуатации при определенных условиях. Железобетонные фундаменты Ф 6 А (Д7), были спроектированы в рамках серии 3.407-115, и предназначены для обеспечения устойчивости анкерно-угловой металлической опоры высоковольтной линии электропередач. Внешне, данные конструкции представляют собой монолитный «гриб», с наклонной стойкой, соосной с поясом опор и наголовником (Д 7), конструкция которого обеспечивает горизонтальное опирание плиты бошмака опоры. На фундаменты Ф 6 А (Д7) предусмотрена установка наголовника. Такие фундаменты Ф 6 А (Д7) имеют оголовники с карманами под болты, до бетонирования прикрепляемые к армокаркасу и размещающиеся внутри металлической опалубки.

При монтаже опоры между верхним листом оголовника и плитой башмака опоры устанавливается прокладка, перераспределяющая горизонтальные нагрузки между болтами.

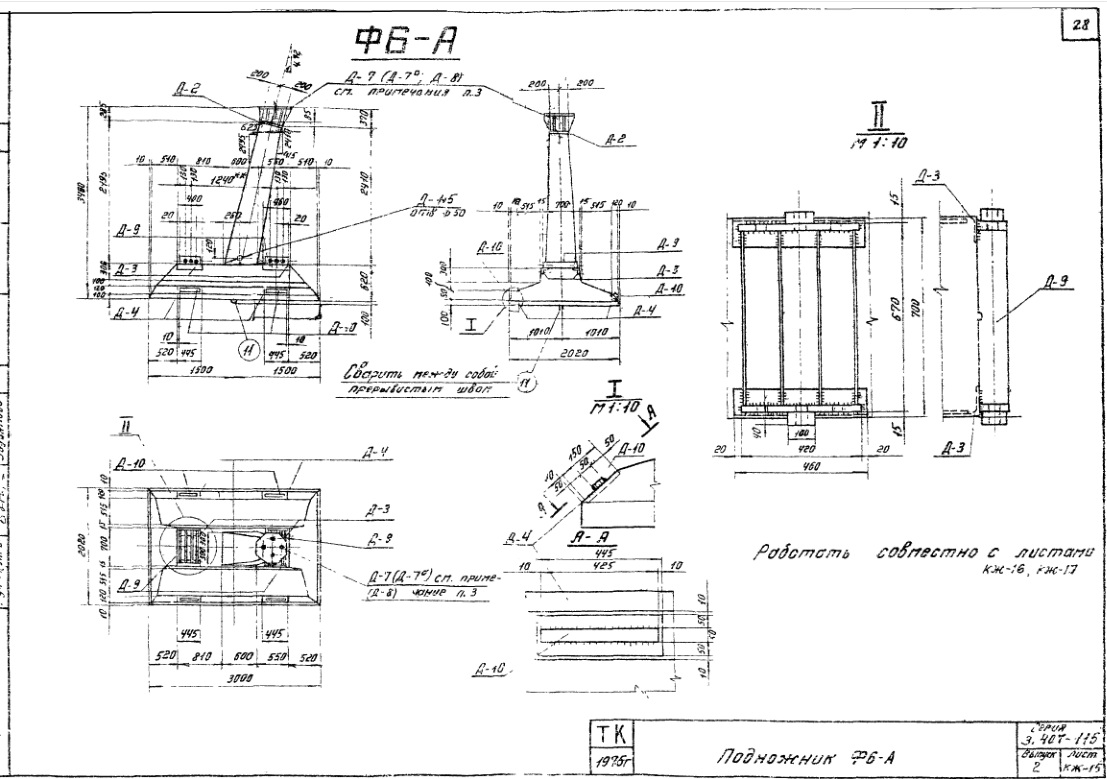

Стороны плиты основания фундаментов Ф 6 А (Д7) с наклонными стойками при установке под опору располагаются под углом 45 градусов к осям опор.

Фундаменты Ф 6 А (Д7) повышают устойчивость опор к воздействию ветровой нагрузки и применяются в строительстве объектов энергетики для увеличения прочности конструкции опор в грунте и последующей эксплуатации стальных опор ЛЭП.
